产品详细介绍CMU300综合测试仪
诚峻信电子仪器有限公司 总公司
联系人：曾先生13929260731 /张小姐:18122924682
QQ：17664473
淘宝网：yan0214900
E-mial：tosstar118@163.com
直线：0769-82168709
传真：0769-82076259
http://www.hongxin118.cn
本公司长期 回收 供应 租赁:
示波器 网络分析仪 综合测试仪 频谱分析仪 信号发生器 噪声系数分析仪 音频分析仪 数字万用表 程控电源 功率计 频率计 阻抗分析仪 视频分析 仪 函数信号发生器 LCR电子测试仪 电子负载 万用表校准仪 示波器校准 仪 高压机 数据采集器 接收/发射机 测量接收机 电缆/天线分析仪 调制度分析仪 蓝牙综测仪 GPIB卡等

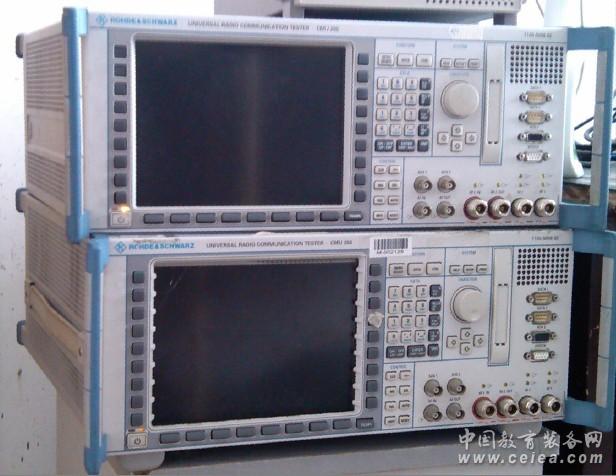

CMU300通用无线通信测试仪是新一代针对基站RF接口测试紧凑的解决方案。符合各个标准化机构所制定的规范。尤其适合发射机和接收机的测试。
R&S CMU300通用无线通信测试仪所有的亮点都说明了它是一款现代化的测试仪。最大的测试精度与速度结合，使其具备极高的可靠性和可重复性。CMU300适用于基站测试的所有应用，如研发、生产、系统测试、安装与维护。无疑，它是一款品质极高的全能平台。
CMU300通用无线通信测试仪紧跟现代数字无线通信技术每一步发展。支持GSM、GPRS、EDGE和WCDMA技术。
功能特点
频率范围：10MHz～2.7GHz
�？榛杓�
灵活的RF输入/输出结构
频谱分析功能
一台仪表即可测量第一代、第二代和第三代基站
手动操作或IEC/IEEE总线控制
高分辨率TFT彩色显示屏
实时自动温度校正
低功率消耗
低热量损耗
最优化的冷却系统提高了产品的可靠
机箱高度4U
灵活的结构使其适应多种测试环境
GSM/GPRS/EDGE测试功能
在无信令模式，仪表由相互独立的GSM/EDGE发生器和分析仪组成。一旦RF信号进入测试输入端，开始由独立的外部触发信号或信令序列测量。此模式对于少信令或无信令状态测量RF带宽和调制是非常理想的。
信令模式下，CMU300与基站同步运行，首要的是BER测试与实时信号发射。这种模式下十分适合TRX调制或完整的基站测试的最终测试。在很多应用中，仪表可以通过基站的导航信道（BCCH）被同步。也可能通过帧时钟触发CMU300。
GMSK/8PSK 发射机测量
信令与无信令模式：
功率（power）/功率斜波（power ramp）
调制分析
频谱测量
信令模式下还可以做以下测量：
可选帧内时隙测量
CCH信息分析
SACCH信息分析
测量功率斜波直到4个连续脉冲
快速测量每帧8个脉冲的平均功率，仅用5秒
GSM/GPRS/EDGE接收机测量
在此方面正是R&S CMU300的实力体现。对于实时状态下，发生和分析不同信道的性能测试首要问题是连续比特误码率（BER）测试和自动查询灵敏度限制。CMU300支持多种测试路径（PN 发生器/DUT/BER）。由于大多数信道被测量，测试路径可以通过基站内部闭环或Abis接口发送。CMU300本身可作为一个RF环路。比特误码率（BER）测量可以通过以下业务信道执行：
GSM：TCH/FS，TCH/HS，TCH/EFS，TCH/F14.4，TCH/F9.6，TCH/F4.8，TCH/H4.8，TCH/H2.4
GPRS：PDTCH-CS1，PDTCH-CS2，PDTCH-CS3，PDTCH-CS4
ECSD：E-TCH/F43.2 NT
EGPRS ：PDTCH-MCS1~PDTCH-MCS9
RACH信令信道也可以测试。针对一致性测试，CMU300提供如下一些已通过PSR数据调制（选件 CMU－K38）上行信令信道。
FACCH/F
SACCH
SDCCH/4，SDCCH/8
对于BTS或它的控制器，PSR数据必须被评测。CMU300特别适合测量较为忙碌的基站的性能测试。
WCDMA测试功能
3GPP FDD接收机测量
对于WCDMA基站接收机测试，CMU300可以配置一个RF发生器(3GPP FDD，版本99)。仪表能够从12.2kbps~2048kbps范围内按规范3GPP TS 25.141在所有参考测试信道实时发生。
测试数据序列支持从PN9到PN16。CMU300可以通过基站的传输时间间隔(TTI)信号被触发。此外，它可以使被测数据放入如下的物理信道：15kbps，30kbps，60kbps，120kbps，480kbps，1×960kbps，2×960kbps，3×960kbps，4×960kbps，5×960kbps，6×960kbps
3GPP FDD发射机测量
适应最新无信令模式基于 WCDMA规范3GPP TS 25.141的发射机测量。应用此解决方案，可获得高的精度和测试速度。CMU300 基于DL测试模型，包括规范所定义的CPICH信道。
功率测量
－功率计（宽频率范围，可选频率）
－CDP
调制分析
－误差矢量振幅EVM（Error Vector Magnitude）、振幅误差（Magnitude error）、相位误差（Phase error）
－载频误差
－I/Q 偏移
－I/Q 不平衡
－波形质量
－峰值码域误差PCDEP（Peak code domain error power）
频谱测量 （频带内）
－邻道泄漏功率ACLR（Adjacent channel leakage power）
－占用带宽OBW（Occupied bandwidth）
－频谱辐射屏蔽SEM （Spectrum emission mask）
信令模式下，cmu300与基站同步运行，首要的是ber测试与实时信号发射。这种模式下十分适合trx调制或完整的基站测试的最终测试。在很多应用中，仪表可以通过基站的导航信道（bcch）被同步。也可能通过帧时钟触发cmu300。
gmsk/8psk 发射机测量信令与无信令模式：功率（poer）/功率斜波（poer ramp）调制分析频谱测量信令模式下还可以做以下测量：可选帧内时隙测量cch信息分析sacch信息分析测量功率斜波直到4个连续脉冲快速测量每帧8个脉冲的平均功率，仅用5秒gsm/gprs/edge接收机测量在此方面正是r&s cmu300的实力体现。对于实时状态下，发生和分析不同信道的性能测试首要问题是连续比特误码率（ber）测试和自动查询灵敏度限制。cmu300支持多种测试路径（pn 发生器/dut/ber）。由于大多数信道被测量，测试路径可以通过基站内部闭环或abis接口发送。cmu300本身可作为一个rf环路。比特误码率（ber）测量可以通过以下业务信道执行：gsm：tch/fs，tch/hs，tch/efs，tch/f14.4，tch/f9.6，tch/f4.8，tch/h4.8，tch/h2.4gprs：pdtchcs1，pdtchcs2，pdtchcs3，pdtchcs4ecsd：etch/f43.2 ntegprs ：pdtchmcs1~pdtchmcs9rach信令信道也可以测试。针对一致性测试，cmu300提供如下一些已通过psr数据调制（选件 cmu－k38）上行信令信道。 |
|
