產品型號：PALOMAR 9000
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2024-09-26
關 注 度：4689
生產企業：銳峰先科技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹PALOMAR 9000 Wire Bonder

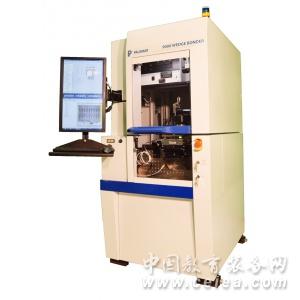

PALOMAR 9000 全自動楔鍵合機
控制、速度、靈活
9000 楔鍵合機可應用于高速線/帶楔鍵合，具有大面積工作區，可靈活的將送線角度改變?yōu)?nbsp;45-60°或 90°進入深腔。
精度
* 1μm，3σ，重復性精度
* 高精度觸落，無時間延遲
* 精確控制鍵合力(1 CN)
智能交互式圖形界面 (i2GI)
* 通過程序樹顯示(PTD)、視頻圖形顯示(VGD)、人機界面(MMI)和部件圖形顯示(PGD)實現交互式楔焊控制
* Cognex 8500 系列圖像處理引擎提供實時視頻
* 通過可旋轉的側視攝像頭可以實時全程觀測線弧制程
* 層級樹控制和 2D 圖形視圖控制
* 設置向導簡化了校準，設置和編程過程
* Microsoft Windows 7 軟件平臺
大面積工作區域
* 12” x 6” (305mm x 150mm)
速度
* 6 線/秒
* 10 線弧/秒
工藝優勢
* 線弧跨度：70μm 至 20mm
* 可以形成多種形式的線弧
* 高度規范和一致的線長
* 高度規范和一致的線弧高度
* 單一線弧形狀
質量控制
* 實時鍵合監控和工藝控制軟件
* 強固的、低維護音圈鍵合頭
PALOMAR 9000 全自動楔鍵合機
產品應用例子
* 模塊
* 硬盤
* 復雜混合模塊
* 射 頻 ( RF)和微波模塊
* COB 工藝（芯片直接粘貼到 PCB 板上）
* 高密度混合模塊
* 細管腳器件貼裝
* 高頻被動和有源元件
* MCM 功率連接器
* 芯片到芯片的連續焊接
* 帶焊接
性能和規格
生產量：6 線/秒，10 線弧/秒
重復性：1μm, 3σ
線徑范圍(金 & 鋁)：17.5μm - 75μm (0.7mil - 3mil)
金帶規格：12.7μm x 50.8μm ，up to 25.4μm x 254μm (0.5mil x 2mil up to 1mil x10mil)
鍵合工作區面積：305mm x 150mm (12” x 6”)
Z 軸行程：25.4mm (1.00”) (20.32mm coarse; 5.08mm fine)
線弧：70μm to 20mm，多樣化線弧、標準線弧、固定的線弧長度、固定的線弧高度、高速，超長線弧。
鏈形鍵合：套環鍵合法
驅動系統：先進的控制系統和馬達/功放編碼器
圖像識別：Cognex 8500 影像處理引擎配上GigE 數碼照相機和紅/綠/藍 LED 照明自動對焦高度更新
軟件：多用戶安全權限
硬件和安裝條件
電源：230VAC +/-10% (207-253), 15 A 50/60Hz,1 PH, NEMA L6-20P PLUG ON CORD
入口氣壓：CDA (Bonder)- 414 kPa @ 25 m^3/hr (60PSIG @ 15SCFM)
體積：1778mm x 800mm x 953mm (70”H x 31.5”W x37.5”D)
真空：VAC (Stage) - 85 kPa (25 in Hg), 6.35 mm (0.25") OD 塑料管外徑
重量 (凈重)：1400 kg (3100 lbs)
地板要求：混凝土地板,厚度為至少為 102 mm (4.0") |
|
