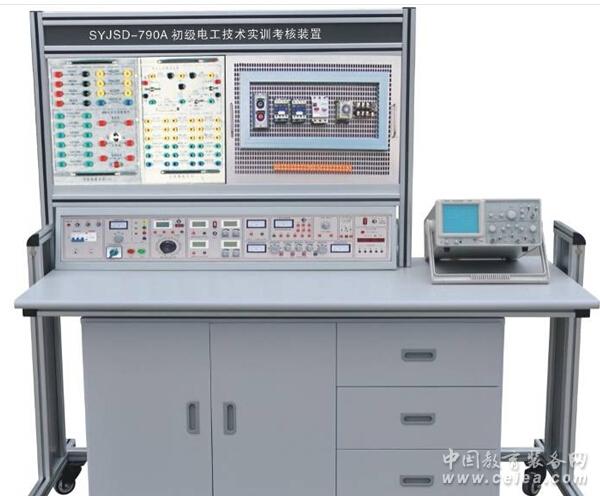

初級電工技術實訓考核裝置
|
 |
產品型號：SYJSD-790A
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-06-01
關 注 度：4247
生產企業：上海上益教育設備制造有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹SYJSD-790A 初級電工技術實訓考核裝置本裝置是我公司根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，按照職業教育的教學和實訓要求而研發的產品。結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。一、技術性能 1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz（電源輸入由多媒體示教臺上無線電源控制器控制） 2、溫度：-10℃～+40℃，相對濕度＜85%（25℃） 3、裝置容量：＜1.5KVA 4、重量：120Kg 5、外形尺寸：1600mm×700mm×1500mm 二、實訓裝置基本配置及功能本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。（一）實訓屏 實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下： 1、控制及交流電源部分（1）提供三相固定380V交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。（4）提供～220V插座2只，為外部?jī)x器提供工作電源。（5）配備實訓用250V/30W日光燈管及支架一套。 2、直流電源部分（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。（2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。 3、功率輸出函數發生器： 1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。 2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。 3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。 4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。 5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 6）頻率計最高測量范圍100MHz，自動換檔。 4、連續計數脈沖：輸出頻率0.5-300KHz。 5、單次脈沖：每次可輸出一對正負脈沖。 6、儀表部分（1）真有效值交流數字電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。（2）真有效值交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。（3）直流數顯電壓表一只，測量范圍：0-300V，0.5級，三位半數顯。（4）直流數顯電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。（5）單相智能型功率、功率因數表由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。（6）指針式直流微安表一只，量程100uA，精度1.5級。 7、實驗管理器 平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能，此外自動記錄由于接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。（二）實訓掛箱及配件 1、DGJ-01 直流電路基本原理掛箱（一） 2、DGJ-02 直流電路基本原理掛箱（二） 3、DGJ-03 交流與磁電路電路基本原理掛箱（三） 4、DGJ-04 交流三相負載掛箱（四） 5、DGJ-05 基本定律定理掛箱（五） 6、DGJ-06 電表一 7、DGJ-07電表二 8、網孔板及電氣控制元器件（網孔板1塊，三相閘刀1把，交流接觸器4只，時間繼電器1只，熱繼電器1只，鐵殼按鈕2只，接線端子排20孔） 9、三相鼠籠交流電機1臺（380V Y/△ 180W） 10、連接線一套 11、尖嘴鉗、螺絲刀、剝線鉗等工具一套（三）實訓桌 實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。三、實訓項目（一）直流電路基本原理 1．電工儀表的使用與測量誤差的計算 2．減少儀表測量誤差的方法 3．伏安法測電阻 4．電源外特性的測定 5．電阻的串并混聯 6．電流表工作原理 7．電壓表工作原理 8．歐姆表工作原理 9．歐姆定律 10．互易定理 11．載維南定理 12．諾頓定理 13．惠斯通電橋 14．負載獲得最大功率的條件 15．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值 16．基爾霍夫第一定律 17．基爾霍夫第二定律 18．電路中電位的測量 19．迭加定律 20．樓梯開關兩地控制 21．電壓控制電流源 22．電壓控制電壓源（二）交流與磁路基本原理 1．串并聯電路 2．電容器的串并混聯電路 3．電容C在交直流中的作用 4．單相交流電路 5．日光燈電路的連接 6．提高功率因數的方法 7．交流電路參數的測量 8．正弦交流電路中RLC元件的特性 9．電焊變壓器原理 10．變壓器空載實驗 11．變壓器有載實驗 12．交流互感器原理 13．電壓互感器原理 14．磁耦合線圈的反接 15．磁耦合線圈的順接 16．三相負載星形聯接 17．三相負載三角形聯接 18．星形和三角形電路的等效互換 19．星形和三角形互換 20．諧振電路 21．RC選頻網絡 22．一階RC電路的過渡過程 23．一階RL電路的過渡過程 24．二階電路的響應 25．RL串聯電路 26．RC串聯電路 27．RCL并聯電路 28．電感在交直流中的作用 29．通電斷電自感現象（三）電氣控制 1．三相鼠籠式異步電動機的使用 2．三相異步電動機直接啟動控制 3．三相異步電動機點動控制 4．三相異步電動機自鎖控制 5．接觸器聯鎖的正反轉控制 6．接觸器和按鈕雙重聯鎖正反轉控制五、 全室參考配置表（以二十四座為例） 序號 名 稱 每臺數量 全室數量 單位 備 注 1 多媒體示教臺 1 臺 2 控制屏 1 12 套 3 實訓桌 1 12 張 4 學生凳 2 24 張 5 教師五輪轉椅 1 把 6 器材配備 1 12 套 見表一表一 每臺器材配備配置清單序號 名稱 單位 數量 備注 1 電工部分實訓掛箱及電機 塊 1 01 直流電路基本原理一 塊 1 02 直流電路基本原理二 塊 1 03 基本定律實驗 塊 1 04 交流/磁路基本原理 塊 1 05 燈箱負載 塊 1 06 測試電表一 塊 1 07 測試電表二 臺 1 SYDJ00 三相鼠籠異步電動機AC380V 2 電工部分電氣元件 套 1 網孔板1塊，三相閘刀1把，交流接觸器4只，時間繼電器1只，熱繼電器1只，鐵殼按鈕2只，接線端子20孔 3 工具 套 1 尖嘴鉗1把，-字螺絲刀1把，+字螺絲刀1把，剝線鉗1把。 4 電工連線 套 1 20根：長1000mm 黃4條、綠4條、紅4條、黑4條、藍4條 20根：長500mm 黃4條、綠4條、紅4條、藍4條、黑4條。疊插線：長1000mm10根電流插頭線1根 5 實驗說明書 套 1 指導學生實訓 JDSJ-1多媒體示教臺（全室配一臺） 1、產品概述：該設備是根據實訓室教學管理的要求而設計開發的多功能型多媒體網絡化示教控制系統。系統采用半圓形設計，分為圖像影音控制區、電源、網絡控制區、計算機控制區等三大部分，配套有網絡控制系統、影音控制系統、電源控制系統及智能考核軟件、網絡監控管理軟件等軟硬件設備，可對學生系統進行電源控制，計算機網絡控制、工控設備網絡控制等。 2、技術參數: 工作電源：三相五線 380V±5％ 50Hz 安全保護：漏電保護（動作電流≤50mA），過流保護規格尺寸：2400×800×780mm 額定功率：<11KW（12臺為例）環境溫度：－10℃ ～40 ℃ 相對濕度：<85% 設備重量：100Kg 3、產品結構: 桌身部分：采用國家甲級環保型16mm厚三聚氰胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用。可放置各種多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色絲印工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。無線電源遙控部分： “電源無線總控制臺” 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制。控制臺具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點。總控制臺與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。一套“電源無線總控制臺”可對單個實驗室的32臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺實驗設備的電源開關無線控制。配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。上位機軟件功能 1.串口掃描檢測 2.通過串口發送工作臺工作命令 3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示 4.能控制最多128工作臺 5.開關工作臺操作時間顯示 4、基本配置： N0 配置名稱 型號 規格(長×寬×高) 單位 數量 備注一、組合式多媒體示教臺配置： 1 組合式多功能示教臺 JDSJ-1 2400×800×780mm 套 1 2 無線遙控電源控制系統 JD-10 套 1 3 高級五輪轉椅 張 1 二、多媒體設備配置： 4 功放機 臺 1 5 音箱 個 2 6 無線話筒 領夾式 只 2 7 座式話筒 只 1 8 計算機系統 P4級系統，19寸液晶顯示器 套 1 9 多媒體投影機 VT系列 2500流明 臺 1 10 玻璃珠銀幕 電動120吋 120吋 幅 1 11 電工電子電拖及自動控制技能鑒定仿真軟件 套 1 |
|
