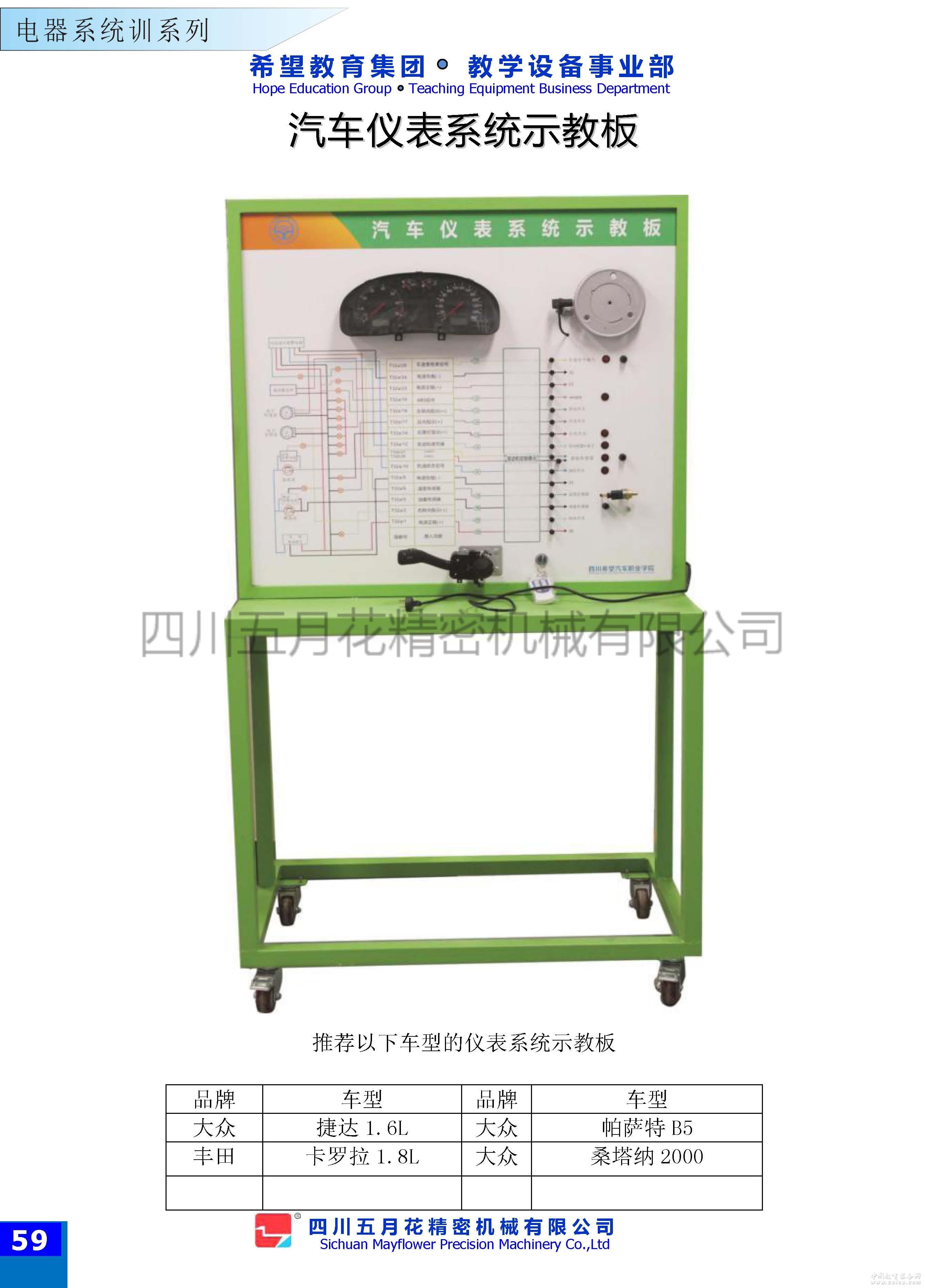

产品详细介绍汽车仪表系统示教板
一、产品简介
该设备采用大众捷达1.6L汽车仪表系统实物为基础，充分展示汽车仪表系统的组成结构和工作过程。适用于各类院校和培训机构对汽车仪表系统理论和维修实训的教学需要。
二、功能特点
1.汽车电子仪表系统可运行。
2.操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示汽车仪表系统的工作过程。
3.示教板面板打印有永不褪色的彩色电路图，学员可直观对照电路图和实物，认识和分析汽车电子仪表系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.配备无线智能化故障设置和考核系统，详见故障设置说明
8.可根据教学需求，定制其他车型的仪表系统示教板。
三、技术参数
1. 外形尺寸：1000×700×1700mm(长×宽×高)
2. 外接电源：交流220V±10% 50Hz
3. 工作电压：直流12V
4. 工作温度：-40℃～+50℃
四、结构组成
检测控制面板、点火开关、组合仪表、组合开关、转速模拟、车速模拟、燃油表传感器及模拟装置、充电指示灯工作模拟、机油压力工作模拟、转向指示灯开关、远光指示灯开关、保险丝盒、无线智能故障设置和考核系统、移动台架(带自锁脚轮装置)
|
|
