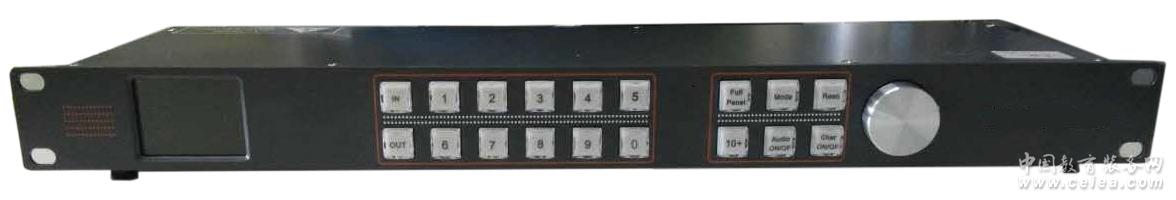

產品詳細介紹高清HD-SDI廣電級16畫面分割器
NK-HD4016SDIQ
概述
派尼科高清1080P專業級SDI畫面分割器，支持16通道3G-SDI、HD-SDI信號輸入和16通道HD-SDI環通輸出和1路HDMI輸出,圖像達廣播級品質，顯示分辨率可調為1080P/60，1080P/30，1080i50,/ 60、1080p25甚至更多。HD-SDI多媒體高清畫面分割器，采用廣播級專業高清圖形處理芯片設計，利用純硬件嵌入式方案，輸出合成圖像在大屏、投影、拼接墻上可以顯示單畫面、4分割、6分割、8、9、10、16分割畫面，功能強大，支持通道音頻柱顯示和字符疊加功能。該設備是帶有16路矩陣切換功能的多畫面分割器。設備可接16路SDI信號同時具有16路環出功能，在進行多畫面合成時有2路相同SDI輸出（最左邊的兩個SDI接口）和1路HDMI輸出，畫面的顯示模式可通過控制端口（RJ45網口）使用PC端軟件進行靈活設置，可進行1~16畫面的配置選擇。設備集成SDI 輸入/輸出接口及控制接口，可方便的將SDI信號進行畫面分割、信號延遲、變頻處理、幀同步等處理。設備支持網絡、RS422及按鍵控制，并支持網絡接口更新內部軟件，可實現更多功能，操作簡單。
派尼科系列SDI高清畫面處理器，非常適合對畫質要求極高的圖像和視頻演示應用環境，如交通控制指揮中心、體育賽事場館、多媒體圖像技術中性、演播室、軌道交通、視頻會議、教學、展覽展示、醫療設施，法庭監控、戶外廣告播放等。
主要功能:
◆16路HD-SDI,3G-SDI信號輸入，16路SDI環通信號輸出;
◆輸入輸出支持分辨率：1920×1080P/60，1080P/30，1080i50/60、1080p25等
◆顯示模式：支持單畫面放大，4畫面，6畫面，9畫面，10畫面，16畫面模式
◆ 支持輸入畫面切換;
◆ 音頻柱顯示和字符疊加啟用或禁用;
◆ 輸入端口：SDI×16;
◆ 輸出端口：SDI×16；SDI×2 ；HDMI × 1;
◆ SDI高清/標清自適應;
◆ 支持網絡、RS422及按鍵控制;
◆ 支持網絡升級系統功能;
顯示分割模式：
技術參數：
HD-SDI輸入 輸入信號 16路SDI數字視頻串行信號
碼率 143Mbps-2.97Gbps
視頻接口 BNC
反射損耗 ≥15DB,5M-3GHZ
信號幅度 800mv±10%
阻抗 75Ω
均衡 100m Belden 1694A 高清
200m Belden 8281A 高清
HD-SDI輸出 輸出信號 3G-SDII高清數字視頻串行信號
輸出路數 合成2路
環通輸出16路（分配器功能）
視頻接口 BNC
反射損耗 ≥15DB,5M-3GHZ
信號幅度 800mv±10%
阻抗 75Ω
上升/下降時間 0.6ns±100bps
直流偏移 0±0.5V
時鐘恢復 自動輸出可選
過沖 ≤5%
抖動 ＜0.2UI
HDMI輸出特性 輸出路數 1路
標準 標準1.6HDMI接口
波特率 28=70Mbps～2.97Gbps
信號幅度 800mv±10%（100R）
阻抗 100Ω
控制 機前控制 面板按鍵
遠程控制 RS422
連接端口 RJ45網絡接口（UDP/HTTP）
控制軟件 WINDOWS
鍵盤控制 選配
其他 工作電源 100-240VAC
功率 約28W
尺寸 1U機箱
重量 2.2KG
工作溫度 -20-55℃
工作濕度 -20-85%RH
|
|
