產品型號：RX7/0
產品代碼：
產品價格：750
計量單位：臺
折 扣 率： 0
最后更新：2019-03-07
關 注 度：3382
生產企業(yè)：富陽精密儀器廠
|
|
|
 與企業(yè)聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹二、技術特性
1、規(guī)范：
型式 容量
（μF） 旋轉數 可變范圍
（μF） 最小步進
（μF）
RX7-0 0-1.111 4 （0-10）× (0.0001+0.001+0.01+0.1) 0.0001
RX7-1 0-1.10 3 (0-10) ×(0.001+0.01+0.1) 0.001
RX7-2 0-1.10 2 (0-10) ×(0.01+0.1) 0.01
RX7-3 0-0.11 2 (0-10) ×(0.001+0.01) 0.001
RX7-4 0-1.00 1 (0-10) ×0.1 0.1
RX7-5 0-0.10 1 (0-10) ×0.01 0.01
RX7-6 0-0.01 1 (0-10) ×0.001 0.001
2、準確度
10×0.1μF±0.5%
10×0.01μF±0.65%
10×0.001μF±2%
10×0.0001μF±5%
按上式計算時應遵官運亨通下列條件：
（1）周圍溫度+20℃±5℃，
相對溫度為30%-80%
（2）工作頻率800至1000Hz。
（3）工作電壓：50V（有效值）
（4）電容箱的起始電容應從測量結果中除去。
3、在環(huán)境溫度從+20℃變化到+35℃或+10℃時，電容量的變化不起過基本誤差的1/2。
4、電介質損失角的正切值不超過：
10×0.1μF組：2.5×10-3
10×0.01μF組：3×10-3
10×0.001μF組：1×10-2
10×0.0001μF組：5×10-2
5、直流耐壓：250V
6、起始電容：
型式 RX7-0 RX7-1 RX7-2 RX7-3 RX7-4 RX7-5 RX7-6
起始電容
≤PF 80 60 40 40 25 25 25
7、外形尺寸和重量：
型式 外型尺寸（mm） 重量（Kg）
RX7-0 375×100×95 3.5
RX7-1 290×100×95 3
RX7-2 200×100×95 2.5
RX7-3 200×100×95 2.5
RX7-4 120×100×95 2
RX7-5 120×100×95 2
RX7-6 120×100×95 2
三、結構

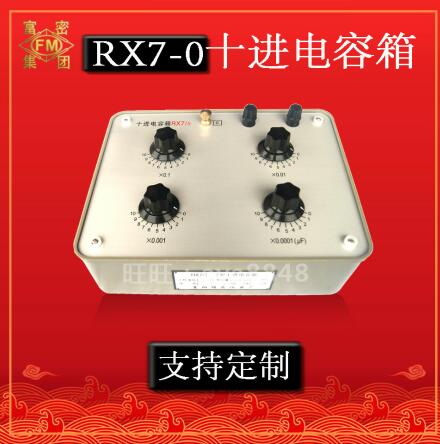

十進式電容箱是由不同個數的十進開關組件組合而成的，每個十進開關組件由幾個不同容量的電容并聯組成1至10個步進。
本電容箱所采用的電容器主要為損耗正切值＜15×10-4的聚苯乙薄膜電容器。電容箱的所有部件及整個電氣部份均安裝金屬箱，并帶有屏蔽端鈕。電容箱的引出端在面板上，即標記“1”和“2”二端鈕，屏蔽有專用引出端，即標記“0”端鈕。
四、使用說明
1、使用條件應在溫度+10℃到+35℃，相對濕度30%-80%。
2、電容箱在始用時可考慮二端或三端式接入工作一路里，作二端式時應考慮部分電容值的C20的影響，作三端式時應考慮到C10，C20的影響。
3、電容在接入工作電路時，應考慮聯接導入的電容。
4、在測量時應考慮周圍有強電場引起電容值影響，在不同溫度使用電容時應考慮溫度系數的影響。
5、電容箱使用完畢后應進行放電。 |
|
