产品详细介绍一、产品概述
在工业过程中对湿度的控制越来越严格，而本公司的电阻式湿度传感器凭借其卓越的耐温性、耐湿性，可以在-40—200℃较宽的温度范围内保证高精度，高稳定性、优越的可重复性，以进行温湿度测量工艺环境的温湿度，成为该领域最具性价比的产品。工业过程中，温湿度测量的重要性，突出体现在烘干和冷冻领域。广泛应用于化工、钢铁、有色金属冶炼、食品、蓄电池、气调库、冷库存贮等工业的过程测量与控制。可以做成分体式
二、技术参数
供 电：DC24V
量 程：湿度：0-100%RH
温度：0-300℃
工作温度：-10-50℃（变送器）
温度精度：±0.5℃（0-50℃）
湿度精度：±3%（20%-95%RH,25℃）
响应时间： ≤2s
输出信号；电流型：4-20mA（两线制）
4-20mA（三线制）
负载能力：电流型≤600Ω
电压型≥10KΩ
外 壳：ABS白色100mm×68mm×50mm
三、外观，接线

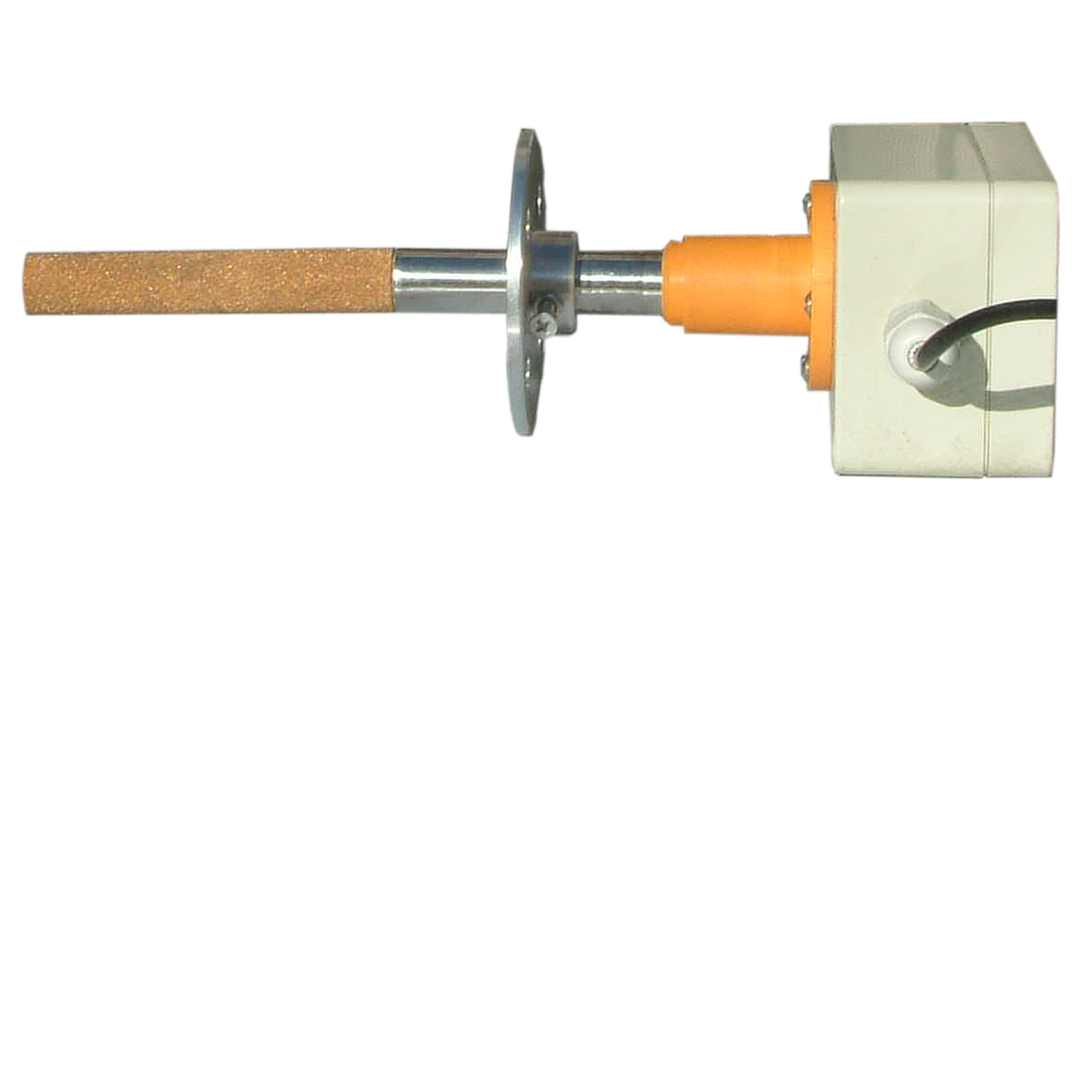

管道式温湿度变送器外形图
备注：该尺寸图中螺纹下长度不小于100mm。
接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）
红线：电源+
黑线；电源-
黄线：温度
绿线；湿度
图例中A、B为显示仪表、执行器或采集卡，A路对应温度输出，B路对应湿度输出。
● 两线制电流输出：
● 三线制电流输出：
● 电压输出：
四、安装
安装步骤：
1、变送器部分：变送器两侧亦两个￠6胡安装孔，用标配的膨胀螺钉和螺钉将其固定在墙面上。
2、探头用M27*2的安装螺纹或外径为68mm的塑料或铸铝活动法兰固定在墙面或管道上（选配螺纹或法兰）
3、用变送器电缆线连接到采集设备
安装位置：
1、变送器应尽量垂直放置，安装时，保证传感器上
的字体为正方向，保证传感器在变送器的下方；
2、安装高度为人体坐高或主要要求测量的环境区域
安装注意事项：
1、避免在易于传热且会直接造成与待测区域产生温
差的地带安装，否则会造成温湿度测量不准确。
2、安装在环境稳定的区域。避免直接光照，远离窗 口及空调、暖气等设备，避免直对窗口、房门。
3、尽量远离大功率干扰设备，以免造成测量的不准 确，如变频器、电机等。
五、使用
1、仔细检查，确保接线正确后，接通DC24V电源， 用万用表测量时就会测量出对应的电流或电压 值。
2、如想拆卸变送器，必须先断开电源，然后进行拆 卸。
3、此变送器为室内型，变送器内部避免有水进入， 以免造成损坏。
六、注意事项
1、使用前请认真阅读本说明书，确保接线正确。任 何错误接线均有可能对变送器造成不可逆损坏。
2、避免在易于传热且会直接造成与待测区域产生温
差的地带安装，否则会造成温湿度测量不准确。
3、防止化学试剂、油、粉尘等直接侵害传感器，勿 在结露、极限温度环境下长期使用。请勿进行冷、 热冲击。
七、保养
变送器长时间使用会产生漂移，为保证测量准确度， 最好每年校准一次。
八、运输、存储
1、变送器尽量避免震动，轻拿轻放。
2、长时间存储条件：10℃～40℃；20%RH～80%RH.
九、开箱检查
1、打开包装后，检查变送器是否完好。
2、变送器一台，说明书一份，合格证一份。
十、故障分析与排除
1、模拟输出时，如变送器输出为0，或输出值不在 量程范围之内，请检查接线是否正确，或是否牢 固。
2、如不是上述原因，请与厂家联系。
