产品详细介绍
常见故障电机频谱特征图-瓦伦尼安教学设备
序号 故障种类 特征频谱图 备注

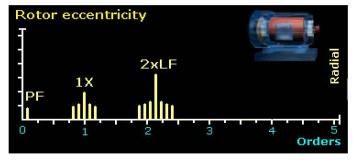

1 转子偏心 偏心转子会导致转子和定子之间的间隙随着转动不断变化，从而产生一个脉动的振动源，可以看到两倍行频分量，并出现1X波峰，及该频率处的极通频率的边带。
2 轴弯曲 由于转子铜条上的电流的不均匀分布，引起转子受热不均，导致转子弯曲变形，同时转子弯曲会出现所有的不平衡现象，我们可以检测电机冷却状态下的轴弯曲状态。
3 转子条断裂 转子断条会在1X处产生极通过频率的边带，以及它的谐波（2X,3X,等）你会看到1X谐波的频谱，同时每个谐波附近都有“裙带”的极通过边带。
4 电机缺相 由于连接松动导致的电机缺相，也会产生很强的两倍行频，（100Hz）的振动，并伴有1/3的行频的变频带。
5 轴承故障 1.内圈故障的轴承会出现故障频率(pbfi)及谐波伴有转频的边带.
2.外圈故障的轴承，出现故障频率（pbfo）及谐波。
6 匝间短路
绕组运动会导致缓慢磨损并降低绕组绝缘性能。 随着振动，绝缘性会降低， 必须使用电动机电路分析而不是振动来监视和评估匝间短路情况。
7 转子不平衡 波形为正弦波；
轴心轨迹为圆或椭圆；
1X频率为主； 径向（水平和垂直）振动为1X主；振幅随转速升高而增 大。
|
|
