產品型號：GCT-11
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2022-03-18
關 注 度：4205
生產企業：北京中科儀科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

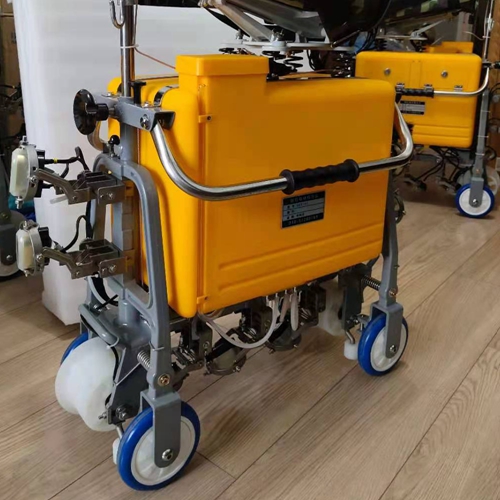

產品詳細介紹GCT-11鋼軌探傷儀是中科儀實現鋼軌探傷數據的遠程無限傳輸，配置有手機互聯網通訊系統和WIFI上網功能，通過WIFI網絡先將探傷數據傳輸?shù)绞殖謾C(jī)上，再由手持機通過3G網絡將數據傳輸?shù)竭h(yuǎn)程服務器上，管理者或探傷數據分析員可以通過遠程服務器對現場作業進行監控，并可將探傷數據下載下來進行分析，便于對現場探傷作業的監控和技術指導。
產品功能
支持?jǐn)?shù)據庫軟件將探傷儀傳回的文件自動分類，統一命名、存放到探傷記錄數據庫。
支持探傷數據回放分析軟件。對探傷記錄進行回放和分析。
支持電子地圖，顯示管內上道的各臺探傷儀的動態參數（地點、時間、速度等），
支持通訊數據庫（管內各級管理人員的郵箱），可以傳輸探傷記錄、探傷報告。
支持統計、查詢運算、輸出報表功能。統計傷損類型、數量，傷損多發地段，運營條件和傷損的關系等。
支持探傷作業計劃庫。用于編排探傷計劃。
支持配備人員、設備、配件管理庫。
產品特點
該儀器配有3G互聯網通訊系統和WIFI上網功能，作業中實時傳輸探傷儀的地理信息并顯示到管理者的顯示屏上。作業完畢，可以通過本機配置的手持機或在WIFI環境下將探傷儀存儲的數據傳輸?shù)接脩?hù)的服務器上
具有探傷數據無線傳輸功能和數據庫管理軟件。
具有9個探測通道。包括6個70°通道、2個37°通道、1個0°通道。
8.4寸軍品漫反射彩色顯示屏,屏幕亮度高，可在陽光下清晰顯示圖像，無鏡面反射光。
超聲波A型脈沖和B型圖像同屏、同步、分區顯示。具有有A型脈沖顯示、B型圖像顯示兩個區域和兩個參數區。
該儀器配有40個軟觸鍵，操作十分簡便，主要功能一鍵操作，可以節省現場操作時間，提高工作效率。
具有探頭自動檢測功能，行進（探傷）作業中如果超聲波探頭發生故障，可在3米內發出提示報警。
帶有GPS缺陷定位功能。
具有全程自動記錄探傷數據功能（作業路線、探傷速度、時間、報警情況、靈敏度等），每天形成一個獨立的文件，可連續記錄保存60天的探傷數據。
配套微機播放軟件。探傷作業記錄的數據可以通過播放軟件進行連續播放和分析。并可以對探傷儀探頭的耦合進行全程評價。
環境適應性好，可以在-30～50℃溫度環境下工作。
具有全防雨結構。
技術參數
探測通道：9個通道（也可選用7通道）。
刷屏速度：60Hz/s。
探頭工作頻率： 2MHz。
重復探測頻率：400Hz（每個通道）。
探測范圍：
0-200mm±5mm（43kg/m和50kg/m鋼軌）
0-250mm±5mm（60kg/m和75kg/m鋼軌）
探測靈敏度余量：執行TB/T 2340-2000
動態范圍：≥30dB(抑制小)，2～6dB(抑制大)。
水平線性誤差：≤2%。
垂直線性誤差：≤5%。
增益控制范圍：0～80dB。
衰減器誤差：每20dB不大于（小于）1dB。
報警閾值：
回波大于滿幅度的70%（A—I通道反射式報警），回波小于回波滿幅度的30%。
報警頻率：
70通道：250Hz;37°通道：500Hz;0°通道：1000Hz。
全程記錄儲存文件：30天。
工作電壓：21.6V（6節8A/h聚合物鋰電池串聯）。
額定功耗：≤8W。
工作溫度：－20℃～50℃。－40℃～50℃(可選)。
耦合劑容量：20L。
重量：25㎏（不含耦合劑）。
符合標準
TB/T2340-2012《鋼軌超聲波探傷儀》標準。通過原鐵道部TBT/2340-2012認證。探頭符合具有《鐵路專用計量器具新產品技術認證管理規則》及相關技術條件的要求
產品配置
主機，工具包，雨探頭，耦合劑水箱，合格證，手機以及APP軟件，出廠報告以及說明書 |
|
