产品详细介绍DXSB-ELECTROMAGNET
各部位名称
1：横轭
2：立轭
3：线包
4：极面
5:极头
6：扳把
7：柱套
A：线包间距
B：气隙
C：中心高度
D：中心水平距离
E：线包直径
外形尺寸：
DXSB Electromagnet Series Main Dimension
DXSB电磁铁主要外形尺寸
Model
型号
Pole Diameter
极柱直径
A B C D E
Weight
重量
(mm) (mm) (mm) (mm) (mm) (mm) (Kg)
DXSB-50 50 80/Custom 0~80 130 130 200 40
DXSB-80 80 100/Custom 0~100 175 175 280 135
DXSB-100 100 120/Custom 0~120 200 200 300 200
DXSB-130 130 120/Custom 0~120 240 240 380 430
DXSB-175 175 120/Custom 0~120 310 310 500 630
DXSB-200 200 120Custom 0~120 320 320 550 930
DXSB-220 220 120/Custom 0~120 330 330 600 1060
DXSB-250 250 120/Custom 0~120 350 350 670 1920
DXSB-280 280 150/Custom 0~150 380 380 720 2570
DXSB-300 300 150/Custom 0~150 400 400 740 3580
DXSB-380 380 200/Custom 0~150 440 440 850 6800
技术参数：
DXSB Double Yoke Double-tuned Air Gap Alterable Electromagnet
DXSB双轭双调可变气隙电磁铁
Model
型号
Pole Diameter
极柱直径
(mm)
Air Gap Range
气隙可调范围
(mm)
Pole Face
极面直径
(mm)
Air Gap
气隙
(mm)
Maxium Magnetic Field
标准极头磁场(T)
Power
功率
DXSB-50 Φ50 0-80 Φ50 10 1.0 0.3KW
DXSB-80 Φ80 0-80 Φ80 20 0.9 0.6KW
DXSB-100 Φ100 0-100 Φ60 10 2.0 2.0KW
Φ100 10 1.5
DXSB-130 Φ130 0-120 Φ60 10 2.5 3.8KW
Φ100 30 1.2
DXSB-175 Φ175 0-120 Φ80 10 2.4 6.5KW
Φ100 30 1.8
DXSB-200 Φ200 0-140 Φ80 10 2.6 10.0KW
Φ120 30 1.9
DXSB-250 Φ250 0-140 Φ120 25 2.3 12.0KW
DXSB-280 Φ280 0-140 Φ120 25 2.6
12.0KW
案例展示：
型号
主要指标
参考图片

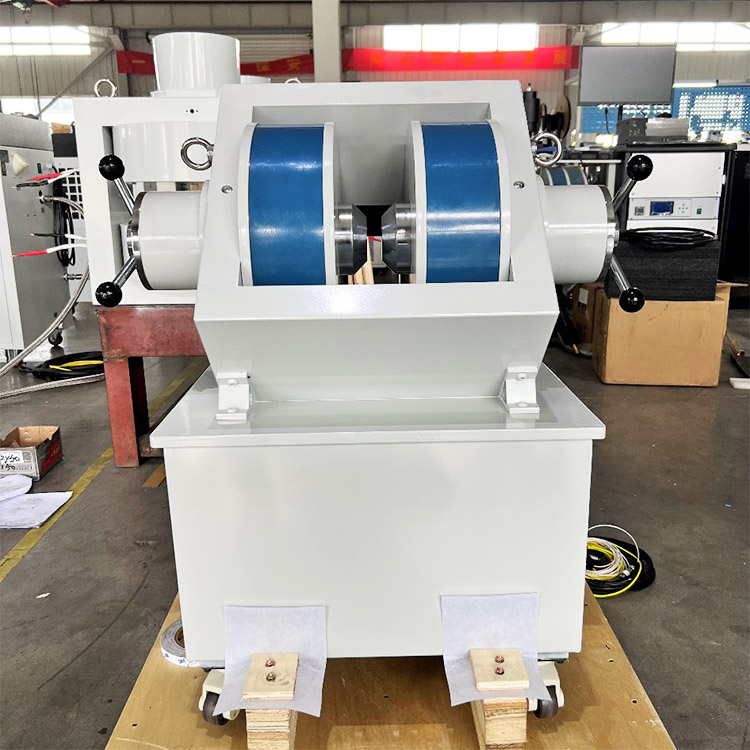

DXSB-100
1、电磁铁为双轭双调型结构，斜式45度座放，磁场方向水平于地面，极柱直径100mm，线包间距100mm，气隙可调范围为：0-100mm。
2、电磁铁极头直径为100mm。当气隙为10mm时，中心磁场Hmax≥1.5T；当气隙为80mm时，中心磁场Hmax≥0.4T。在中心5*5*5mm的区域内，磁场均匀度为1*10-5
3、电磁铁自然冷却结构。
4、重量200KG。
5、电源1000W。
DXSB-100-electromagnet-2
DXSB-80
1、电磁铁型号为SB-80型，电磁铁为双轭型框架结构，斜式45度角座放，磁场在水平方向，极柱直径80mm，线包间距100mm，磁场气隙双向可调范围0~100mm。
2、电磁铁配一付极头，极头直径为Φ80mm。
3、磁场指标：气隙为40mm时，中心磁场Hmax≥0.5T；
4、电磁铁双侧极柱打通光孔，极头处孔径5mm；
5、电磁铁自然冷却。
6、电磁铁外形尺寸：440*450*360；重量为100Kg
7、电源功率600W
DXSBelectromagnet-6
DXSB-250
1、电磁铁型号为SB-250型，电磁铁为双轭型框架结构，斜式45度角座放，磁场在水平方向，极柱直径250mm，线包间距120mm，磁场气隙双向可调范围20~120mm。
2、电磁铁配一付极头，极头直径为Φ70mm。
3、磁场指标：气隙为50mm时，中心磁场Hmax≥2.1T；
4、电磁铁采用内冷式水冷结构；
5、电磁铁重量为2200Kg。
6、电源13.5KW
DXSB-250-electromagnet
…… |
|
