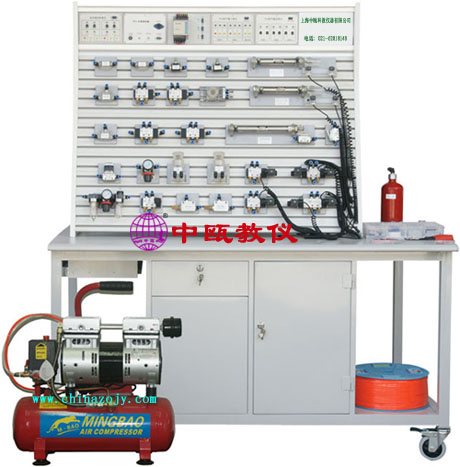

SZJ-QC-T型 鋁槽式鐵桌氣動PLC控制實驗臺
|
 |
產品型號：SZJ-QC-T型
產品代碼：SZJ系列
產品價格：詢價
產品編碼：SZJ-QC-T0120723
折 扣 率： 0
最后更新：2012-07-24
關 注 度：4931
生產企業：上海中甌科教儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、產品型號
SZJ-QC-22-T型 鋁槽式鐵桌雙面雙套氣動PLC控制實驗臺
SZJ-QC-21-T型 鋁槽式鐵桌雙面合一氣動PLC控制實驗臺
SZJ-QC-11-T型 鋁槽式鐵桌單面單套氣動PLC控制實驗臺
二、概述
氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
三、特點
1.SZJ-QC-T型鐵桌鋁槽式氣動PLC控制實驗設備采用了鐵桌鋁槽結構，實驗元件可自由安裝移動，靈活性大。
2.實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷，方便。
3.實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4.電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。
四、技術參數
1.PLC可編程序控制器：三菱FX1s-14MR型主機（可根據客戶要求選擇），8輸入、 6輸 出(繼電器輸出）
2.交直流電源：輸入 AC 220V 輸出：DC24V/2A
3.空氣壓縮機（WY5.2雙頭靜音氣泵）
4.電源：AC220V 電機功率：175W ×2只，氣罐容積：18L 額定輸出氣壓 0.7MPa
5.實驗臺外形尺寸： 1500mm×1000mm×820mm
6.實驗支架尺寸：1140mm×600mm×920mm
五、基本配置
(一）氣動元件配備（都固定在元件配置板上）：
空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門 型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
（二）電氣模塊：
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
（三）附件
菲力格-300專業工具配件箱
六、基本實驗回路
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
SZJ-QC-T型 氣動PLC-（11/21/22）控制實驗臺標準配置清單
序號 分 類 項 目 型 號 規 格 SZJ-QC-11-T
配置數量 SZJ-QC-21-T
配置數量 SZJ-QC-22-T
配置數量 備 注
1 氣源 壓縮機 WY5.2—雙頭 1只 1只 1只
2 實 驗 臺 實驗桌 本公司設計制造 1張 1張 1張
3 實驗支架 本公司設計制造 1只 1只 1只
4 氣管 PU氣管6×4 100米 100米 2×100米
5 元件固定配置板 本公司設計制造 2塊 3塊 2×2塊
6 氣 動 組 合 元 件 手動換向閥 4H210-08 1只 1只 2×1只 木桌型配在桌內
7 單作用缸 QGX25×100 1只 2只 2×1只
8 雙作用缸 QGX25×100 2只 4只 2×2只
9 微動行程開關（含連接電纜插頭） 裝在雙作用缸上 4只 8只 2×4只
10 旋轉氣缸 本公司設計制造 1只 1只 2×1只
11 單向節流閥 JSC601 7只 12只 2×7只 裝在各種氣缸體上
12 減壓閥（帶壓力表） AR2000 1只 2只 2×1只
13 氣容 本公司設計制造 1只 1只 2×1只 木桌型配在桌內
14 三聯件 AC2000三聯件 1只 2只 2×1只
15 單電磁換向閥（二位二通）-配連接線 2V025-08（DC24V） 1只 1只 2×1只
16 單電磁換向閥（二位三通）-配連接線 3V025-08（DC24V） 1只 1只 2×1只
17 單電磁換向閥（二位五通）-配連接線 4V210-08（DC24V） 2只 2只 2×2只
18 雙電磁換向閥（二位五通）-配連接線 4V220-08（DC24V） 1只 1只 2×1只
19 雙電磁換向閥（三位五通）-配連接線 4V230-08（DC24V） 1只 1只 2×1只
20 單氣控換向閥（二位五通）-配連接線 4A210-08 2只 2只 2×2只
21 雙氣控換向閥（二位五通）-配連接線 4A220-08 2只 2只 2×2只
22 順序閥 本公司設計制造 1只 1只 2×1只
23 行程閥（按鈕）不帶鎖 MOV-3A 1只 1只 2×1只
24 或門型梭閥（有機玻璃） 本公司設計制造 2只 2只 2×2只
25 快速排氣閥 KP-L8 2只 2只 2×2只
26 單向閥（有機玻璃） 本公司設計制造 2只 2只 2×2只
27 單向節流閥 RE-02 2只 2只 2×2只
31 機控行程閥(其一改垂直方向，A口朝上) MOV-2 2只 2只 2×2只 其一只裝在缸體上
32 氣壓自動開關（0.5-1.0MPa） 1只 1只 2×1只
33 雙齒輪齒條同步機構 本公司設計制造 1付 1付 2×1付
35 電 器 控 制 PLC直流電源單元（DC：24V） 1只 2×1只 裝在臺上AC:220V/DC:24V
36 PLC編程器控制單元 可根據用戶要求配置 1只 2×1只 裝在臺上，標配:松下FP-X L14
37 PLC電器輸入單元 1只 2×1只 裝在臺上
38 PLC電器輸出單元 1只 2×1只 裝在臺上 輸出:DC24V
39 繼電器控制輸出單元 1只 2×1只 裝在臺上 輸出:DC24V
41 單元電器連接電纜 3條 2×3條 其中電源連接2條
42 220V電源線 1條 2×1條
43 墻壁插座 四位250V、10A 1只 2×1只
44 PLC編程通訊電纜 可根據用戶要求配置 1條 2×1條
45 工 具 配 件 盒 專用工具配件箱 菲力格-300 300×200×62 1個 2只
46 螺絲刀6×100(一字、十字)、 尖嘴鉗、
螺絲刀3× 80(一字、十字)、 卷筆刀、
活動板手150×19、 剪刀、
內六角扳手M4、M5、M6、氣管助拔器 各1只 各2只
47 三通及L形支架（T型三通） Ø6、 6只 12只
48 五通及L形支架 Ø6 4只 8只
49 氣孔塞頭 Ø6 25只 50只
50 內六角螺絲M6×15=20只 M6×25=20只
鋁槽T形螺母 30只 1套 1套
51 Y型減徑三通Ø8-2×Ø6 1只（氣泵上）
生料帶1個、 保險絲2.5A 5只
微動行程開關（配件）2只
氣泵電源開關1只
601-Ø6、602-Ø6氣動彎頭 各1只 1套 1套
52 資料 實驗指導書 本公司設計制造 1冊 4冊 雙面各二
53 軟件光盤 PLC編程軟件及應用程序 1碟 1碟 雙面共用
