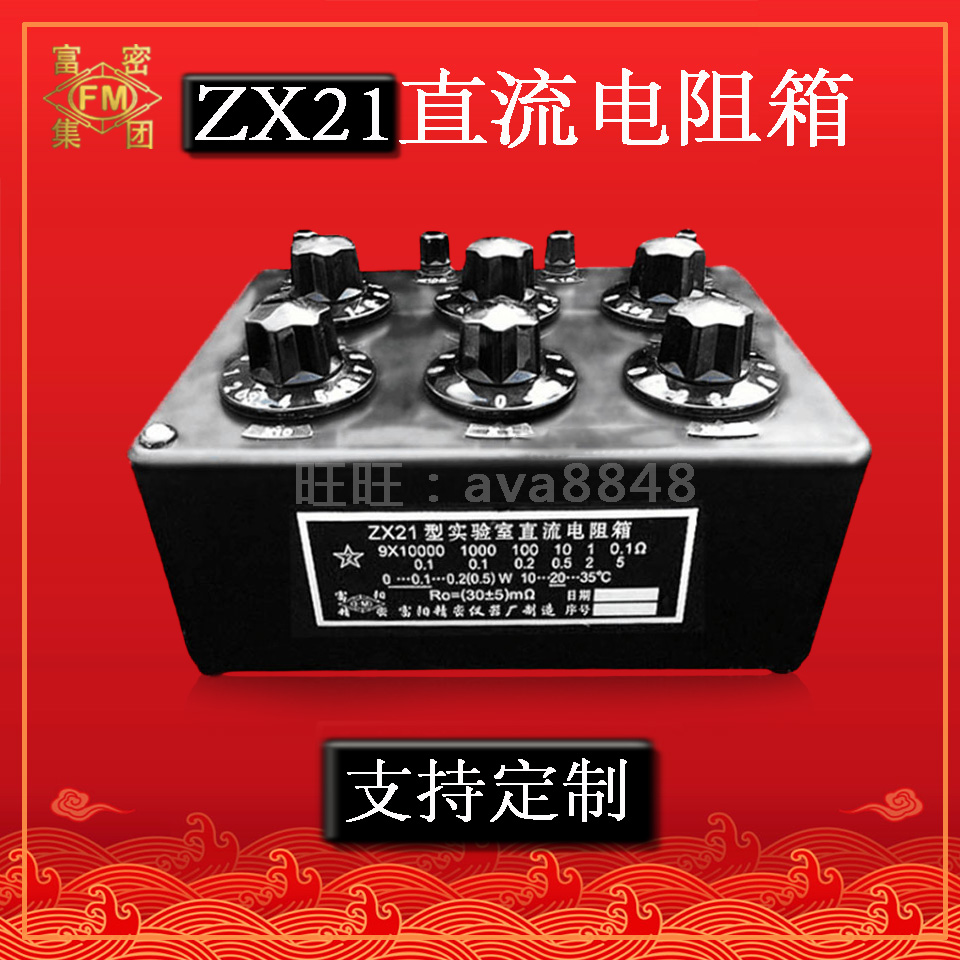

产品型号：ZX21
产品代码：
产品价格：210
计量单位：台
折 扣 率： 0
最后更新：2012-12-28
关 注 度：2907
生产企业：富阳精密仪器厂
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍 Ⅱ、主要技术指标：
表1 ZX21系列电阻箱主要技术指标一览表
1、调节范围：
ZX21： (0~9）×（0.1~10k）Ω ＝0~99.9999 kΩ
ZX21a:（0~10）×（0.1~10k）Ω ＝0~111.1110 kΩ
ZX21b：（0~9）×（0.1~10k）Ω ＝0~99.9999 kΩ
ZX21c：（0~10）×（0.01~1k）Ω＝0~11.11110 kΩ
ZX21d：（0~10）×（1~100k）Ω ＝0~1.111110MΩ
ZX21e：（0~10）×（10~1M）Ω ＝0~11.11110MΩ
ZX21f：（0~10）×（100~10M）Ω ＝0~111.1110MΩ
ZX21g：（0~10）×（1k~100M）Ω ＝0~1.111110GΩ
2、零值电阻：30±5mΩ
3、电阻箱的基本误差如下表1规定：
4、每档电阻容许通过电流见表1：
5、电阻箱电路与外壳之间的绝缘强度，经得住频率为50赫兹，2000伏交流电的作用，历时1分钟。
6、电阻箱电路与外壳之间的绝缘电阻不少于1000兆欧。
7、电阻箱重量约1.3公斤；尺度为200×150×110mm
8.关于电阻箱的四个电阻输出接线端的使用说明，其中ZX21系列中的。ZX21（d，e, f, g）这四款，我厂将＜10Ω和＜1Ω这二个接线端内部是断开，成开路状态，所以客户无需使用这二个接线端，只需用到max和Com这二个接线端。ZX21系列的其它型号，四个接线端都可用。
Ⅲ、使用注意事项：
1、正确使用电阻箱时应先旋转一下各组旋钮，使内阻接触稳定可靠。
2、电阻箱在使用中绝不应超过规定的最大允许电流值。
3、当只需小电阻值变化时，则将线接到“0”和另一小示值接线柱，可以减小电阻箱内的引线电阻。
4、电阻箱应放在有遮蔽的房间内，空气温度从+10℃~40℃相对湿度在80%以下不应含有能引起腐蚀的有害杂质。
Ⅳ、附则：
1、随产品一起供应的文件包括有：
⑴装箱单
⑵产品使用说明书
⑶产品合格证明书
2、本电阻箱按照ZBY162—83国家专业标准制造。
3、电阻箱的保证期限自出厂日期起十二个月。
|
|
