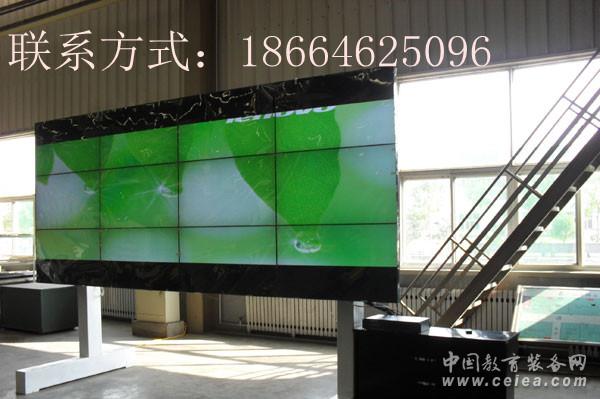

46寸55寸液晶拼接，高清LCD液晶拼接厂家
联系人：梁小姐 联系方式：18664625096
液晶拼接显示单元因其纤薄的屏体而成为引领潮流的新型拼接显
示技术，近年来， 以液晶屏（LCD）为拼接单元的大屏幕系统，
在大屏幕监控领域的应用逐渐受到关注，一方面，源于家电行业
液晶电视的一路走高，在这种大趋势下，液晶在其它行业的应用
也渐为潮流。另一方面，液晶屏的相关参数在提高，具有低功耗
、重量轻、寿命长（一般可正常工作5万小时以上），具有无辐射
、画面亮度均匀、色泽鲜艳等优点，且拼接缝隙逐渐缩小，达到
双边拼缝最小 5.7mm，价格日趋下滑，用于工业控制、信息发布
、图像监控等广泛领域的窄缝液晶拼接显示系统的相对建设成本
较低，这也是窄缝液晶拼接显示系统应运而生的必然原因。
一段时间来，围绕三星发布的首款无缝液晶拼接视频墙产品，确
实引发了视屏拼接行业一场不小的震动。三星声称发布的新品不
仅将液晶拼接正式带入到了无缝的时代，还在其发布的新品上应
用了最新的超高清图像管理系统，令视频墙的拼接变得更为便利
与经济。据说很多产业观察家担心，随着液晶新技术不断的出现
，视屏拼接行业恐将面临重新洗牌的局面。液晶的前景真的会像
描绘的那么美好吗？
以三星DID为代表的液晶拼接快速发展，液晶拼接以其高质量
显示效果与低成本、无维护的优势得到了业界的公认，应用量以
年1000%的惊人速度引起注意，08年下半年甚至占据了超过60%的
拼接数量绝对份额(但是销售额仅在LCOS前面，无法跟MPDP、DLP
比较)，传统的拼接技术市场占有率正在快速的下降。此前，行业
内都认为传统液晶拼接产品发展的瓶颈在于过大的拼接缝隙，因
此很多人预言，液晶拼接一旦开启无缝的大门，大屏拼接领域将
会全面进入到液晶的时代。
不过值得注意的是，长期以来液晶视频拼接墙的应用领域集
中于监控、娱乐场所等低端领域，高端领域如：电视台、视频会
议等液晶根本无立足之地；虽然传统的拼接技术市场占有率正在
快速的下降，但是行业内人士担心也多是心理上的，传统的拼接
绝对数量却在增长，DLP年增长量保持在30%以上，MPDP萎缩量也
只为微弱负值。这个7.3MM在去年2月份就声称供货，一直到今年5
月初才出了一些样品，也只有一些赶潮流的小集成商拿几个炫耀
而已，目前为止，还没任何一个工程用过。
那么三星超视界系列无缝液晶拼接墙有何优势呢？且看三星
的宣传：“三星超高清图像管理系统的应用，有效的降低了视频
墙的运行成本，解决了长期困扰用户的问题。它采用了崭新的分
布式的拼接墙超高清图像处理方式，通过内置模块，仅用网线就
可以完成各拼接单元之间的连接，彻底摆脱了传统大屏幕拼接系
统对中央处理器的依赖。不但让拼接变得更加简单易行，还为用
户节省了大笔的运行与维护的费用。其第二代积木互联技术的运
用，令拼接变得更加简单与便利。用户不仅可以像搭积木一样轻
松完成液晶屏的拼接，还可以根据需求实现多造型、多角度、多
功能的立体拼接，在有限的空间中达到最佳的图像显示效果，为
观看者带来更强劲的视觉冲击力度。”
46寸55寸无缝液晶拼接墙，LED背光产品介绍：
1、LED背光源符合市场绿色、环保理念
现阶段，大尺寸TV背光源主要还是以直下式为主，现在欧盟
标准，国内标准，产品都必须符合RoHS标准、UL标准，后期又加
入了无卤素要求。现在大量使用的CCFL产品，灯管中都含有Hg的
物质，由于这种特性，所以标准中加入了该物质的豁免项，也就
是该物质在一定量的情况下是合格可用的。但CCFL中含有Hg的物
质依然是与现在环境保护要求相违背的，现在的产品要求绿色、
环保，产品背光中笔记本电脑从使用LED开始达到背光源产品无Hg
要求。大尺寸LED背光源的出现正好符合现在市场绿色、环保的要
求。
2、侧发光式动态背光源以及低功耗技术
现在普遍量产的大尺寸电视产品，都是使用直下式CCFL作为
光源，此种驱动需要Invertor（反用变流）技术，由于功率的问
题，使用CCFL作为光源功耗比较大，随着技术的不断提高，此种
技术所达到的功耗已经接近极限值。高端产品直下式LED背光源的
推出，降低功耗的技术上了一个台阶，随着高功率LED的出现以及
效率的提高，直下式的功耗在不断降低。直下式LED背光源还有一
个突破性的技术，localdimming（区域控制）也就是所说的动态
背光技术，很大程度地降低了背光源的功耗，提高了电视产品的
对比度，但是要求LED数量比较多，电视产品的厚度比较大，美观
度以及灵活性稍差。
3、LED背光源向超薄方向发展
（一）LED薄型化、高功率以及导光板薄型化
据市场研究机构DisplaySearch预测，2009年全球LED液晶电
视销量约为409万台，只占整个平板电视市场的3%,但至2014年销
量将猛增至1.23亿台以上，占整个平板电视的市场份额也飙升至
53%.
LED彩电本质上并不是新型显示技术，只不过是应用新型的
LED光源技术取代了传统冷阴极荧光灯。但是这种采用侧边式LED
背光的液晶电视却拥有传统产品难以比拟的纤薄机身：目前大部
分着名厂家生产的LED电视的厚度都在2cm左右，这样的厚度是传
统液晶电视无法比拟的。
LED电视主要比拼的不仅是厚度，还包括更为经济、节能的电
力消耗，更为出色的画质。诸多方面的技术性能优势是LED电视市
场快速增长的核心原因。
（二）无边框化
虽然液晶电视机不可能真正实现“无边框”--这只是对超窄
边框的一种夸张的形容。但是业界专家纷纷预测，无边框产品将
成为LED超薄之后液晶电视工艺设计的又一座高峰。
其实，早在三年之前，包括三星等在内的众多液晶显示企业
均已投入到了超窄边框的产品研发之中。只不过这些技术主要应
用在工程显示领域，例如液晶电视拼接墙等。今年四月，三星在
国内市场推出的一款液晶拼接墙产品的最窄边框厚度不足3mm.此
后，包括夏普、LG、台湾的奇美等企业也先后推出了能够满足毫
米级边框厚度的液晶显示面板，供整机企业选用。众多上游厂商
的支持，一方面说明无边框技术的实际价值，另一方面更是说明
制作毫米级，甚至更小级别边框的液晶电视的技术瓶颈已经基本
被突破。后期推出的侧发光式LED大尺寸背光源技术，集合了超薄
、美观、低功耗的优势。预期在侧发光式LED大尺寸背光源上，引
用localdimming技术，能够大大降低背光源的功耗。直下式的LED
动态背光源与图像处理相结合，暗的地方LED降低电流或者电压，
这样对驱动电路技术要求比较高，但大大降低背光源的功耗。而
侧入式LED背光源通过LED交叉控制，达到区域控制，一定程度降
低功耗。侧入式LED大尺寸背光源结合了各个优势，如果在
localdimming上取得突破，将是技术的又一提高。
4、LED封装上考虑直接封装散热材料
现在开发设计的大尺寸LED背光源产品，所要面对的一个重要
的问题就是散热问题。直下式LED大尺寸背光源，有一定量的混光
高度，对散热有一定的帮助，并且在整个的LED大板上会相应的做
散热板，达到散热效果。由于现在LED灯的功率比较高，并且有一
定的能量以热的形式释放，而背光源对热信赖性要求比较严格，
过热影响电路元器件性能、降低LED灯的发光效率、膜材方面产生
褶皱现象造成背光源mura（不均匀，有斑点）不良、背光源局部
温度过热，在模块做老化试验的时候产生液晶工作不稳定现象。
而现在开发量产的大尺寸LED侧发光式背光源，要求灯条数量减少
，灯的功率加大，对LED灯条的散热要求更高。现在的技术是灯条
使用铝基板，灯条在组装到背光源上需要散热条，结构方面要配
合更好散热，但后期随着灯条的减少，相应灯的数量减少，灯的
亮度增加，对现有技术是一个挑战。后期的趋势集中在LED的发光
效率上，发光效率越高，产生的热越低。从LED灯封装技术上考虑
，直接把散热材料封装到内部，达到更好的散热效果，随着封装
技术的提高，LED灯的散热会更好。并且现在各个LED厂家都在研
究LED灯的模块，该种技术是把多个芯片封装在一个模块下，并相
应做散热处理，在Lightbar模块中混光达到最佳状态，并且使用
陶瓷封装更好散热，功率提升向100lm/W方向发展。
5、直下式超薄技术
现阶段，大尺寸直下式LED背光源正在向大尺寸侧入式LED背
光源发展，遵循低碳、绿色、环保、超薄、高色彩的显示要求，
侧入式LED背光源在后期的动态区域控制背光源达不到最佳值，需
要在直下式背光源技术上做到更薄。通过对LGP的微结构处理，并
且在导光板上做印刷，使LED灯在最短距离达到混光要求，并且提
高光源在LGP的传输效率，改变原有侧入式由于长距离传输所带来
的光损失的问题。在大尺寸直下式背光源做到超薄的同时，完成
localdimming技术，达到低功耗要求，并且在直下式技术基础上
使用RGBLED或者高功率白光LED（RGB荧光粉），达到超薄、低功
耗、高色彩的背光源产品。
新款高清46寸液晶拼接技术参数：
面板类型 韩国原装进口全新三星46寸DID拼接液晶屏
拼缝 5.7MM
背光：LED背光
面板尺寸：46英寸
分辨率：1920X1080
比例：16：9（宽：高）
像素排列：RGB
像素间距：0.530257X0.53025mm(横*竖)
面板重量：15KG
表面处理：雾面（HAZE44％）
显示区域：1018.08X572.67mm(横*竖)
外观尺寸：1023.78X578.37mmX63.8(横*竖*厚)
亮度：700cd 450cd
对比度：3000：1（透射）
显示颜色：16.7M
背光位置：直下式光源
灯管类型：WLED
扫描频率：60HZ
使用寿命：50000（最小值）小时
LCD拼接组合方式:任意行×任意列
标清46寸液晶拼接屏技术参数：
型 号 GS-460A
面板类型 韩国原装进口全新三星46寸DID拼接液晶屏
拼缝 6.7MM
背光：冷阴极管
面板尺寸 46寸
显示模式 16:9
亮 度 450cd/㎡(700cd/㎡)
对 比 度 4500：1
响应时间 4.5ms
物理分辨率 1366×768
幕墙分辨率 1920×1080或向下兼容
清 晰 度 1080线
像素尺寸 0.531mm(W)×0.531mm(H)
显示色彩 10.7亿
可视角度(左右/上下) 180°/180°(全视角)
视 频 PAL/NTSC
使用寿命 60000~80000小时
外形尺寸 1025.7 mm×579.8mm×128.1mm(W×H×D)
显示区域 1018.4(W)mm×572.5(H)mm
场 频 50Hz、60Hz、70Hz
55寸液晶拼接屏技术参数：
GS-55HN05
面板参数
类型 采用韩国进口三星DID液晶面板
拼缝 5.5MM
背光：LED背光
对角线 55"
物理分辨率 1920X1080
像素 0.63(H) ×0.63(V)
显示比例 16:9
对比度 3500:1
亮度 450 cd/m2 700 cd/m2
可视角 178°(H)/178°(V)
色彩 16.7M
响应时间 8ms
信号系统
输入信号 PC数字：DVI-D24针×1
PC模拟：迷你D-sub15针×1
视频：BNCX2
RS-232C D-sub9针×1
控制系统
输入 RS232控制/无线遥控
输出 RS232控制
机械参数
屏幕尺寸
显示区域 1215.3mm x 686.1mm
1209.6mm x680.4mm
厚度 ≤120mm
双边拼缝 物理拼缝5.7mm 光学拼缝5.5mm
技术的不断突破、产品的更迭换代，其核心价值最终要在行业的
实际应用中所体现。此次三星发布的超视界无缝液晶拼接显示器
，也必将在大型视频墙领域中，引发新一轮的应用潮流。像在视
频墙广泛运用的广告业中，目前由于高科技的快速发展，大型视
频墙已然成为了企业发布新产品的首选广告模式。然而，由于拼
接效果单一，传统的视频墙已经开始对消费者产生视觉疲劳，很
难引起他们的关注兴趣。而此次三星商用研发的第二代积木互连
技术，首次使液晶显示器拼接真正做到了多造型、多角度、多功
能的立体拼接效果。这种耳目一新的视觉体验，将为广告商们创
造出更多的价值提升空间。
同时，在安防监控领域，三星推出的无缝液晶视频墙也
将监控显示的清晰度提升到全新的层次。以前，过宽的拼接缝为
监控者带来了诸多显示不便，往往在关键时刻，视觉上的接缝盲
点，就可以使整个监控功亏一篑。此次三星推出具有 1366 x 768
高清显示分辨率及 700 尼特的超高亮度的三星超视界新品，配合
三星无缝液晶拼接技术，则将大大降低安防监控行业令人头疼的
盲点困扰，使得监控者真正做到明察秋毫。
此外，由于液晶显示器矩阵拼接简单方便、画面显示清
晰亮丽，不仅在信息展示、安防监控领域中将有所建树，这种全
新的无缝液晶显示也将在企业视频会议中有所应用。据了解，瞄
准了大型企业视频会议的需求，三星超视界的高端产品还具有三
星独家研发的智能远程多媒体发布系统，可以在最多 250 台由三
星超视界显示器组成的视频墙中，自由快速地切换画面显示。这
种轻松多变的视频显示，一改往日企业严肃、机械的会议氛围，
为企业提供了轻松多样的会议环境。
作为 2013 年显示终端的热门产品，三星超视界液晶显
示器将目前全球视频墙领域带入了全新的无缝液晶拼接新时代，
为信息展示、安全监控、大型集团企业带来了前所未有的视觉享
受。未来，随着视频墙行业朝着大型化、高清晰化方向快速发展
，一直处于技术领先的三星电子，将责无旁贷的扛起液晶领域发
展方向的大旗，通过对液晶技术的不断突破、完善，缔造了一个
又一个划时代革命性产品的行业奇迹.
|
