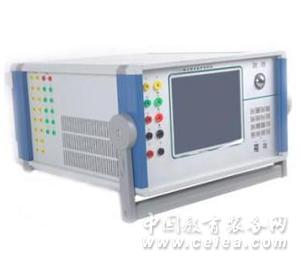

产品型号：NRIJB-1000微机继电保护测试仪
产品代码：
产品价格：
折 扣 率： 0
最后更新：2013-11-29
关 注 度：2722
生产企业：武汉南瑞国电实业有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍产品简介
1、NRJB-1000系列微机继电保护测试仪(3相工控机型) 装置采用高性能工控机作为控制微机，直接运行Window操作系统，装置面板带有大屏幕液晶显示器，装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。
2、试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。
3、微机继电保护测试仪是 保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装 置是技术进步的必然趋势。NRIJB-1000微机继电保护测试仪(3相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，认真总 结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
产品别名
微机继电保护测试仪、微机继保仪、继电保护测试仪、继电保护测试仪、继保测试仪、微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪
产品特性
1、标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
2、单机操作方便 单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
3、软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
4、开关量接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
5、大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
6、自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
7、具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
8、性价比高 属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能和小型测试仪的价位，具有很高的性能价格比。
产品参数
1、交流电流输出
输出精度： 0.1级
相电流输出（有效值）： 0～40A
三并电流输出（有效值）： 0～120A
相电流长时间允许工作值（有效值）： 10A
相电流最大输出功率： 420VA
三并电流最大输出时最大输出功率： 900VA
三并电流最大输出时允许工作时间： 10s
频率范围（基波）： 20～1000Hz
谐波次数： 1～20 次
2、直流电流输出
输出精度： 0.1级
电流输出： 0～±10A / 每相，0～±30A / 三并
最大输出负载电压： 20V
3、交流电压输出
输出精度： 0.1级
相电压输出（有效值）： 0～120V
线电压输出（有效值）： 0～240V
相电压/线电压输出功率： 80VA / 100VA
频率范围（基波）： 20～1000Hz
谐波次数： 1～20次
4、直流电压输出
输出精度： 0.1级
相电压输出幅值： 0～±160V
线电压输出幅值： 0～±320V
相电压/线电压输出功率： 70VA / 140VA
5、开关量及时间测量
备注
开关量输入 10路 空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出 8对 DC：220V／0.2A；AC：220V／0.5A
时间测量 测量范围0.1ms ～ 9999s 测量精度0.1mS
6、体积重量
外形尺寸 400×300×180mm3
单机重量 18kg
供电电源 AC 220V±10%，50／60Hz
环境温度 -10℃ ～ +50℃
产品特点
1、装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要整定 试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析
2、整个装置单件重量很轻，最大不超过40kg，便于现场使用
3、装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度 工作模式为：全自动模式、手动模式、自动调谐手动升压模式
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化
