行星齒輪故障診斷試驗平臺-VALENIAN-PT5200
|
 |
產品型號：PT5200
產品代碼：
產品價格：328
計量單位：臺
折 扣 率： 0
最后更新：2020-07-15
關 注 度：3757
生產企業：瓦倫尼安（蘇州）教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

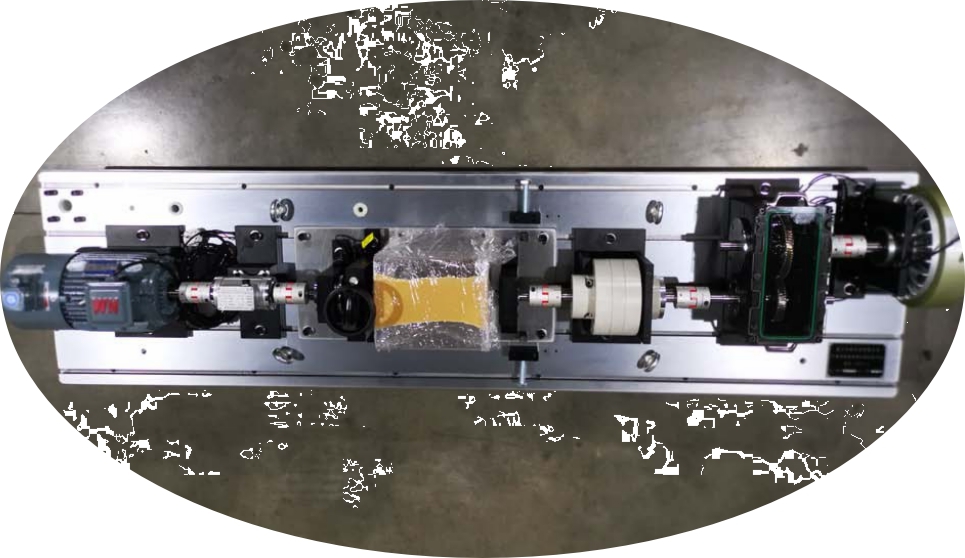

行星齒輪故障診斷試驗平臺-VALENIAN-PT5200
1、簡介：
VALENIAN-PT5200可模擬斜齒輪箱、行星齒輪箱的斷齒、裂紋、磨損等故障。其中行星齒輪箱行星輪配斷齒、裂紋、磨損三種故障齒輪，太陽輪配斷齒、裂紋、磨損三種故障齒輪；斜齒輪箱配斷齒、裂紋、磨損三種故障齒輪。
滾動軸承故障模擬：可在齒輪總成上進行軸承故障模擬。可模擬的故障有：軸承內圈損傷、外圈損傷、滾珠損傷。
變速變負載：可變速模擬在不同速度條件下的故障特征，變速范圍為75—1450 Rpm；可模擬在不同負載條件下的故障特征，變負載范圍0-100N.m。
2、組成:
由變速驅動電機、軸承、斜齒輪箱、行星齒輪箱、磁粉制動器、隔振底板等組成。
3、主要參數：
3、主要參數：
3.1 變速驅動電機及變頻驅動轉速控制模塊
a) 型式：交流變頻電機
b) 功率：2.2KW
c) 馬達轉數：最大轉數1450rpm
d) 電源：單相交流，電壓220V，頻率50/60HZ
e) 速度控制：交流變頻控制器
f）濾波：變頻輸入輸出濾波
3.2 磁粉制動器及張力控制器徑向加載模塊
a) 型式：磁粉制動器
b) 最大轉矩：100N.m
e）張力控制器：最大輸出電流3A
3.3 平行齒輪箱故障植入模塊
a) 齒輪：大齒輪模數2，齒數75，材質S45C，精度5級
小齒輪模數2，齒數53，材質S45C，精度5級
b) 潤滑：浸油式
c) 軸承：滾動軸承
d）故障齒輪總成：大齒輪總成故障，斷齒、磨損、裂紋故障軸承各1套,小齒輪總成軸承故障（軸承內圈損傷、外圈損傷、滾珠損傷各1套）
3.4 行星齒輪箱故障植入模塊
a) 齒輪：模數2，齒圈72齒，行星輪27齒，太陽輪18齒
b）速比：5:1
c）軸承：滾動軸承
d）VALENIAN-PT 5200 故障齒輪：行星齒輪箱行星輪配斷齒、裂紋、磨損三種故障齒輪，太陽輪配斷齒、裂紋、磨損三種故障齒輪；太陽輪軸承內圈損傷、外圈損傷、滾珠損傷各1套
3.5 底座：
a) 材質：45鋼
b) 表面處理：鍍絡
e) 結構：T型槽，帶自定位結構設計，方便對中
4.動態數據采集分析系統
4.1、加速度傳感器：靈敏度：100mv/g；橫向比：<5%；頻響：0.5-6k；量程：50g±2g；抗沖擊：1000g±10g；重量：28克±2g；外形尺寸：18*30mm（±2mm）；安裝方式：M5；工作溫度：大于-40℃，小于120℃；激勵電壓：大于18V，小于28V；恒流源：大于2 mA，小于10mA；輸出阻抗<100歐
4.2、動態數據采集器：
4.2.1、功能：基于以太網接口的16位A/D并行數據采集系統；電壓/IEPE輸入兩種方式， 4通道，內置程控增益放大器；任意設定采樣通道數, 各通道自動掃描采集；多種采樣方式:示波、觸發采樣、數據記錄儀；可連續大數據量采集（取決于計算機硬盤容量）；帶DC/DC 隔離電源, 提高了抗干擾性；功能豐富的測試與分析軟件，詳細的開發包方便客戶二次開發；
4.2.2、主要技術指標：通 道 數：4；A/D 位數：16位；電壓輸入特性：輸入范圍：≤±10V、輸入阻抗：≥1MΩ、信號頻率范圍：DC-25kHz；IEPE輸入特性：IEPE激勵電源：4mA/+24VDC、信號輸入范圍：≤±10V、信號頻率范圍：DC-25kHz；信噪比：＞80dB；放大倍數：×1、×10、×100；精度：≤0.5％；Zui高采樣率：100kSps/CH，同步并行；接口：以太網；觸發方式：信號觸發；采樣方式：實時采樣、實時顯示、連續存盤(容量取決于計算機的硬盤)；外形尺寸：125W×50H×180D(mm)；重量：不大于0.6Kg；供電電源：DC：10～30V；溫度：工作溫度：0℃～50℃；存儲溫度：-55℃～85℃；
4.3、信號測試與分析系統軟件：
4.3.1. 系統同時支持在線模式及后處理模式，兩種模式任意切換，同時支持工作區及項目文檔管理功能，管理數據非常方便。
4.3.2. 同時支持多種語言，系統默認支持中文及英語，語言文件采用文本格式，用戶可以根據自己的實際需要自己翻譯使其很好的支持其他語言，不同的語言可以實時進行切換。
4.3.3. 可以配接各種采集器，采集器的類型可以根據用戶實際使用的產品自己指定。
4.3.4. 系統同時支持在線模式及后處理模式，兩種模式任意切換，同時支持工作區及項目文檔管理功能，管理數據非常方便。
4.3.5. 同時支持多種語言，系統默認支持中文及英語，語言文件采用文本格式，用戶可以根據自己的實際需要自己翻譯使其很好的支持其他語言，不同的語言可以實時進行切換。
4.3.6. 可以配接各種信號分析儀器，分析儀的類型可以根據用戶實際使用的產品自己指定。
4.3.7. 具有豐富的多種參數設置功能：可以任意設置采樣的起止通道；任意指定各采樣通道是否存盤；可以調節顯示波形時圖形的刷新速度；
4.3.8. 支持多種文件存儲格式。存盤文件格式可以為二進制格式，也可以存為UFF58、UFF58b，MatLab5.0格式,方便用戶使用其他軟件分析數據。
4.3.9. 多種采樣方式：示波方式；手動觸發；信號觸發；連續記錄。
4.3.10. PT5200軟件系統具有豐富的時域、頻域分析處理功能，系統支持顯示：單蹤示波視圖； 多蹤時域示波；李沙育圖（即X-Y圖，X軸，Y軸可以任意指定通道）；傅里葉分析；自譜、功率譜、功率譜密度分析；傳遞函數分析；旋轉機械轉速分析； 統計信息(可以顯示任意幾個通道的最大值，最小值，峰峰值、有效值、方差、標準差、波峰因素、波形因素、脈沖因素、裕度因素)。
4.3.11. 二次開發提供以下支持：
支持VC、C++、C#、Labview、Matlab等編程語言;API及示例程序;網絡數采儀通信協議;用戶既可以使用API開發程序，也可以采用tcp通信協議直接控制。
5、典型故障
太陽輪斷齒 行星輪磨損
太陽輪點蝕 行星輪斷齒
正常磨損對比
|
|
