產品型號：QJ44
產品代碼：
產品價格：858
計量單位：臺
折 扣 率： 0
最后更新：2012-12-28
關 注 度：3480
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹1.準確度等級：0.2級。
2.使用溫度范圍：5℃~45℃
3.測量范圍：0.00001~1歐姆，基本量限0.01~11歐姆。
4.準確度：電橋在環境溫度為20℃±10℃，相對濕度小于80%的條件下，在基本量限內。允許測量誤差為：▏△ ▏＜＝a%Rmax（允許誤差為滑線讀數刻度4小格）
a………………………………….準確地等級（0.2）
Rmax……….................電橋讀數的滿刻（歐）
5.內附晶體管檢流計：具有足夠的靈敏度，在基本量限內，當滑線讀數盤刻度變化4小格，檢流計指針偏離零位不小于1格
6.電橋的工作電流為1.5~2V(內附電源為1.5V1號手電筒電池4節并聯),晶體管檢流計工作電源為6F229伏(兩節并聯).
7.儀器外形尺寸：270×230×140mm3
8.儀器重量：約3.5公斤Kg~4.5公斤
三.線路和結構

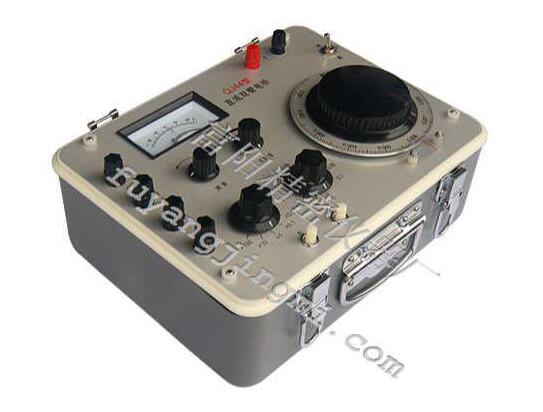

1QJ44雙臂電橋面板位置圖
（1）晶體管檢流計工作電源開關
（2）滑線讀數盤
（3）電橋外接工作電源接線柱
（4）步進讀數開關
（5）檢流計靈敏度調節旋鈕
（6）檢流計
（7）（11）被測電阻，電流端接線柱
（8）檢流計電氣調節零旋鈕
（9）被測電阻，電位端接線柱
（10）倍率讀數開關
（12）檢流計通/斷開關（按鈕）
（13）電橋工作電源通/斷開關（按鈕）
四.使用方法
1.在電池盒內裝入1.5伏1號電池2-4節或4-6節并聯使用和2節6F229并聯使用，此時電橋就能正常工作。如用外接直流電源1.5~2伏 時，電池盒內的1.5伏電池，應預先全部取出。
2.B1開板到“通”位置，等穩定后（約5分鐘），調節檢流計指針在零的位置。
3.靈敏度旋扭應放在最低位置。
4.將被測電阻，按四端連接法，接在電橋相應的C1 ，P1 ，C2，P2 的連接線柱上。
5.估計被測電阻值大小，選擇適當的倍率位置，先按下“G”的開關，再按下“B”開關，調節步進讀數，滑線讀數，使檢流計指針在零的位置上。如發現檢流計靈敏度不夠，應增加其靈敏度，移動滑線盤4小格，檢流計指針偏離位越1格，就能滿足測量要求。在 改變靈敏度時，會引起檢流計指針偏離零位，在測量之前，應當隨時調節檢流計零位。
被測電阻按下式計算：
被測電阻值=倍率讀數×（步數讀數+滑線讀數）
被測電阻范圍與倍率選擇按下表進行
倍 率 被測電阻范圍（歐姆）
|
|
